Wöhler VIS 700 HD nuotolinio vaizdo stebėjimo sistema ( Wöhler VIS 700 30 m - HD Video Inspection System)

Order no. 7450

„Wöhler VIS 700“ siūlo būtent tai, ko laukė profesionalai: ryškūs HD kokybės vaizdai, fokusavimo funkcija, skirta tiksliai sufokusuoti objektą, kuriam reikia dėmesio, ir praktiškas pan&tilt kameros galvutės valdymas vairasvirte. Idealios sąlygos tikrinti nuotekų vamzdžius, išmetamųjų dujų ir vėdinimo linijas bei NDT įrenginius.

VISIŠKAI SKAITMENINĖ KAMEROS SISTEMA
Naujas skaitmeninis didelės raiškos jutiklis užtikrina nuostabiai ryškų vaizdą. Naudodami Wöhler VIS 700 profesionalai gali planuoti savo priežiūros paslaugas remdamiesi aiškiai matomais faktais. Rodoma lygio indikacija užtikrina, kad išliksite orientacijos vamzdyje. Kameros ekrane rodoma fotoaparato galvutės padėtis ir kampas, kad būtų lengviau naršyti. Namų funkcija leidžia prireikus nukreipti fotoaparato galvutę tiesiai į priekį. HD vaizdai jums rodomi nuostabiame, liečiamajame didelės raiškos monitoriuje. Apžiūros kamera Wöhler VIS 700 skirta perduoti tiesioginius vaizdo duomenis į išmaniuosius įrenginius per belaidį LAN. Atlikdami patikrinimą turite galimybę tiesiogiai transliuoti vaizdus ir vaizdo įrašus išmaniajame telefone ar planšetiniame kompiuteryje. Taip pat galite išsaugoti visą filmuotą medžiagą SD kortelėje, kad galėtumėte peržiūrėti vėliau.

INDIVIDUALI RYŠKUMO KONTROLĖ
Fokusavimo funkcija per jutiklinį ekraną arba vairasvirtę leidžia tiksliai valdyti fokusavimo gylį. Paprastas vairasvirtės antgalis užtikrina tikslų, aiškų vaizdą ekrane. Papildomus nustatymus ir priedus, pvz., jutiklinio ekrano klaviatūrą, galite pasiekti palietus jutiklinio ekrano monitorių.

1 KAMEROS – 2 EKRANAI
Naudodami Wöhler Video Inspection App galite naudoti savo išmanųjį telefoną arba planšetinį kompiuterį kaip antrą ekraną. Kamera visus vaizdo ir vaizdo duomenis perduoda į ją per WLAN. Tada jūsų kolega ar klientas gali stebėti visą vaizdo apžiūrą, net jei jis yra tikrinamo vamzdžio gale.

Tiesioginių vaizdų rodymas programoje
Kameros vaizdo nustatymai, pvz. ryškumą, taip pat galima padaryti per programėlę
Lengvas vaizdo ir vaizdo failų siuntimas į savo biuro adresą, klientą, draudimo bendrovę ir kt.
Automatiškai sugeneruojama patikrinimo ataskaita dokumentacijai ir galimos žalos įrodymui

Pramoninė vaizdo stebėjimo sistema vamzdynų, kanalizacijos sistemų, cisternų ir ertmių, sunkiai pasiekiamų vietų, mašinų ir įrangos tikrinimui be išmontavimo

Siūlo viską, ką tikisi profesionalas: HD vaizdo kokybė, pagrindinis dėmesys skiriamas jūsų numatytai vietai tikrinti ir faktinis  pasukamos galvutės valdymui su vairasvirte. Tai idealiai tinka bet kokių vamzdynų, liftų šachtų, ortakių ir kitų pramoninių bei socialinių įrenginių diagnostikai.

• HD jutikliniu ekranu - pasukamas, pasukamas ir nuimamas monitorius suteikia ryškias nuotraukas iš visų pusių,
• reguliuojamas fokusavimo diapazonas
• 360 ° sukamoji optika ir 180 ° sukimas - net mažiausi defektai neliks paslėpti,
• Įmontuotas siųstuvas kameros padėties nustatymo kameroje su Wöhler L 200 lokatoriumi,
• ekrane rodomi fotoaparato galvutės elektroniniai atstumai ir kampas,
• Pagrindinė funkcija yra suderinti fotoaparato galvutę tiesia padėtimi.
• spalvota kameros galvutė Ø 40 mm ir ilgis 60 mm,
• elektroninis skaitiklis su ekranu,
• nepriklausomas nuo tinklo, iki 4 valandų veikimo su ličio jonų baterija
• greitas ir efektyvusskydelio valymas dėl nuimamos kameros ritės,
• Aukštos kokybės vaizdai su didelės skiriamosios gebos skaitmeniniu jutikliu,
• 40 mm skersmens spalvoto fotoaparato atsparus vandeniui

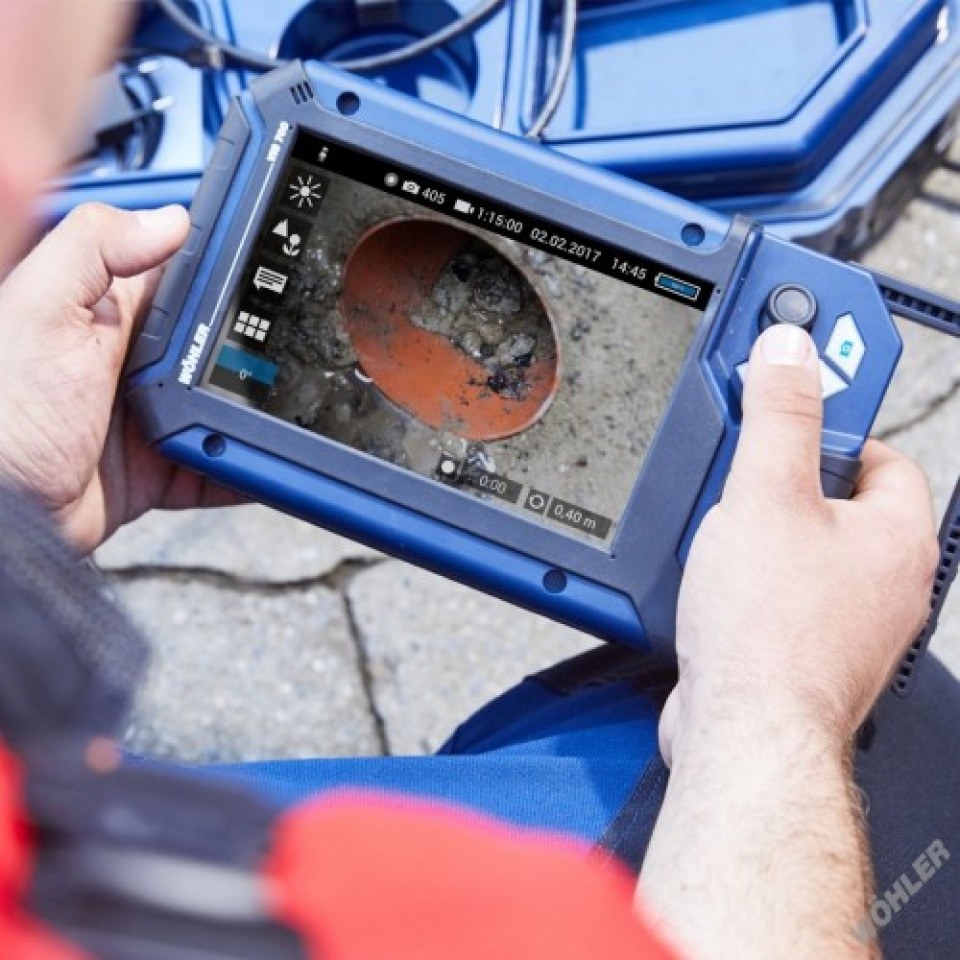

• Intuityvus valdymas su 7 colių HD jutikliniu ekranu ir kreiptuku
• nurodant vamzdžio orientacijos ilgį ir kampą, t
• komentaras: nuotraukos gali būti pridėtos prie žalos aprašymo ir jų komentarų vaizdo įrašo,
• Tiesioginė transliacija per WLAN.

Monitorius:

250 x 155 x 54 мм,TFT displėjus: 7 "/ 16: 9, 1280 x 800 pikselių, Video išėjimas HDMI, 860 g, maitinimas: USB-C 5 V / 3 A,
Darbo laikas: 4 h
Darbinė temperatūra : 0 ... 40 ° C
Laikymo temperatūra: -20 ... 50 ° C

Įrašas:

Maksimali talpa SD-kortelės: 32 GB
Technologija: SD arba SDHC, greičio klasė 10
Įrašo talpa: apie 3 GB / val
Raiška: 1280 x 720 HD, formatas: AVI (H264)

Dvigubas korpusas 18 x 44 x 50 сm

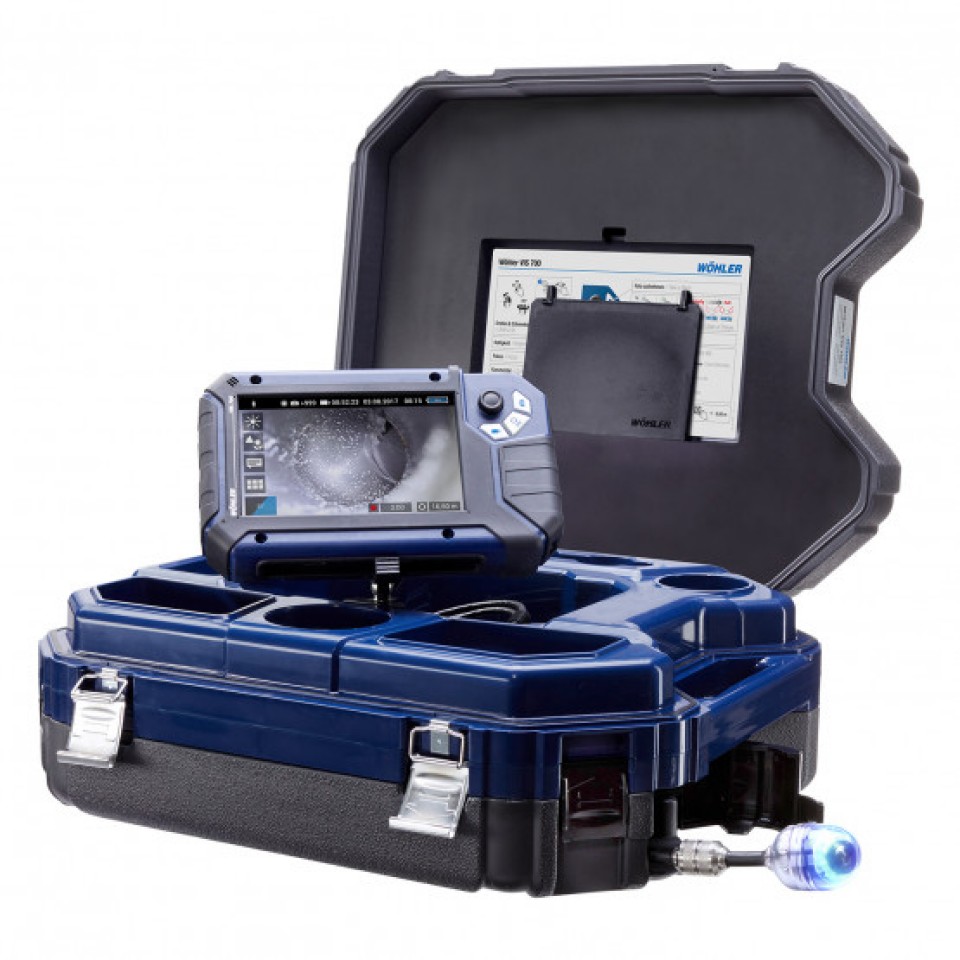

Komplektuojama:

„Wöhler VIS 700“ monitorius su 7 colių plačiaekraniu HD TFT spalvotu ekranu, įskaitant 1,5 m ličio jonų pleistro kabelį,
saulės skydelis,
lithuim-ion
Wöhler HD pasukamas / pasukamas galvos Ø 40 spalvota kamera, nuimama
SD kortelės įrašymas 32 GB,
ritė su kamera - 8,6 x 5,6 mm, ilgis 30 m, nuimamas valymui,
3 atsarginės plastikinės kameros galvutės dangteliai,
1 sandarinimo tarpiklis,
USB įkrovimo adapteris,
dviguba transportavimo dėžė

Intended Uses The Wöhler VIS 700 HD Video Inspection System is designed for visual inspection and documentation in
pipes and manholes, e.g. exhaust systems, ventilation systems, sewage pipes, etc.
Applications and
Functionality
Damage analysis, non-destructive inspection and documentation of:
· Sewage pipes and house connections from Ø 40...200 mm incl. 87° bends
· Air ducts, ducts and exhaust systems
· False ceilings, cavities and shafts
· Industrial plants
· Chimneys (HD cable camera)
Scope of delivery in the
Basic version
· Wöhler VIS 700 monitor unit
· HD TFT widescreen color monitor and 2 m connection cable (monitor removable)
· Glare shield
· Lithium-ion battery
· Wöhler HD miniature camera head Ø 26 detachable (optional)
· Wöhler HD pan- and tiltable camera head Ø 40 detachable (optional)
· Internal data memory 8 GB / expandable with USB stick
· Camera rod 8,6 x 5,6 mm / 30 m
· USB power charger with USB-C cable
· Anti-slip mat
· Double shell case

Monitor Dimensions housing 250 x 155 x 54 mm
Dimensions housing 7" / 16:9 format
Resolution 1.280 x 800 px
Weight 860 g
Power supply USB-C 5 V / 3 A
3,7 V, 11,4 Ah Li-Ion Battery
Battery operating time 4 h (battery status in display)
Working temperature 0…40 °C
Storage temperature -20…50 °C
Wöhler HD pan- and tiltable
camera head Ø 40
detachable
Type 1/3" COLOR CMOS
Resolution 1.280 x 720 px
Focus distance 27 mm…∞
Viewing angle 70°
Transmitter frequency 9,2 kHz
Light source 10 white LEDs
Degree of protection Waterproof to IP 67
Dimensions Ø 40 x 60 mm
Operation temperature 0…40 °C, RH 95 % MAX
Storage temperature -20…50 °C, RH 95 % MAX
Wöhler HD miniature
camera head Ø 26
detachable
Type 1/2,7" Color CMOS
Resolution 1.280 x 720 px
Focus distance fixed focus
Viewing angle 150°
Transmitter frequency 9,2 kHz
Light source 10 white LEDs
Degree of protection waterproof to IP 68 (water pressure tight)
Dimensions Ø 26 x 38 mm
Operation temperature 0...40 °C, RH 95 % MAX
Storage temperature -20...50 °C, RH 95 % MAX
Camera rod Length 30 m
Dimensions 10,3 x 4,9 mm (oval)
Electronic meter counting Resolution 23 mm
Max. Deviation 5 % from measured value
Data memory Internal memory 8 GB / expandable with USB stick
Recording Recording capacity approx. 3 GB/h
Recording resolution 1.280 x 720 HD, max. 25 fps
Recording file AVI (H264)
Plastic case Dimensions 18 x 44 x 50 cm
Total weight incl. monitor 10 kg
