Wöhler VIS 500 Inspection Camera INT. Camera heads Ø 26 / 40 mm, 30m / 6.5 mm

Order no. 12341

Norėdami gauti aiškų vaizdą, pasikliaukite specialisto patikros kamera: Wöhler VIS 500 apžiūros kamera siūlo išbandytą ir patikrintą korpuso sistemą su visiškai nauja technologija – tai leidžia dar tikslingiau atlikti savo operacijas. Dėl keičiamų kameros galvučių esate puikiai pasirengę visoms operacijoms. Paprasčiausiai valdote panoraminį ir pakreiptą kameros galvutę naudodami klaviatūrą, kad viską matytumėte net esant tamsiems vamzdžiams. Tada monitorius pateikia ryškių ir tikrų spalvų vaizdus, ​​kuriuose galite tiksliai matyti kiekvieną detalę. Tai reiškia, kad jūs nebepraleidžiate savo laiko prielaidoms ar klaidingiems vertinimams. Vietoj to, jūs planuojate savo veiklą remdamiesi vaizdo patikrinimu. Galite pasirinkti išsaugoti vaizdus ir vaizdo įrašus didelėje kameros vidinėje atmintyje arba USB atmintinėje.

VISIŠKAI TINKA TECHNIKOMS

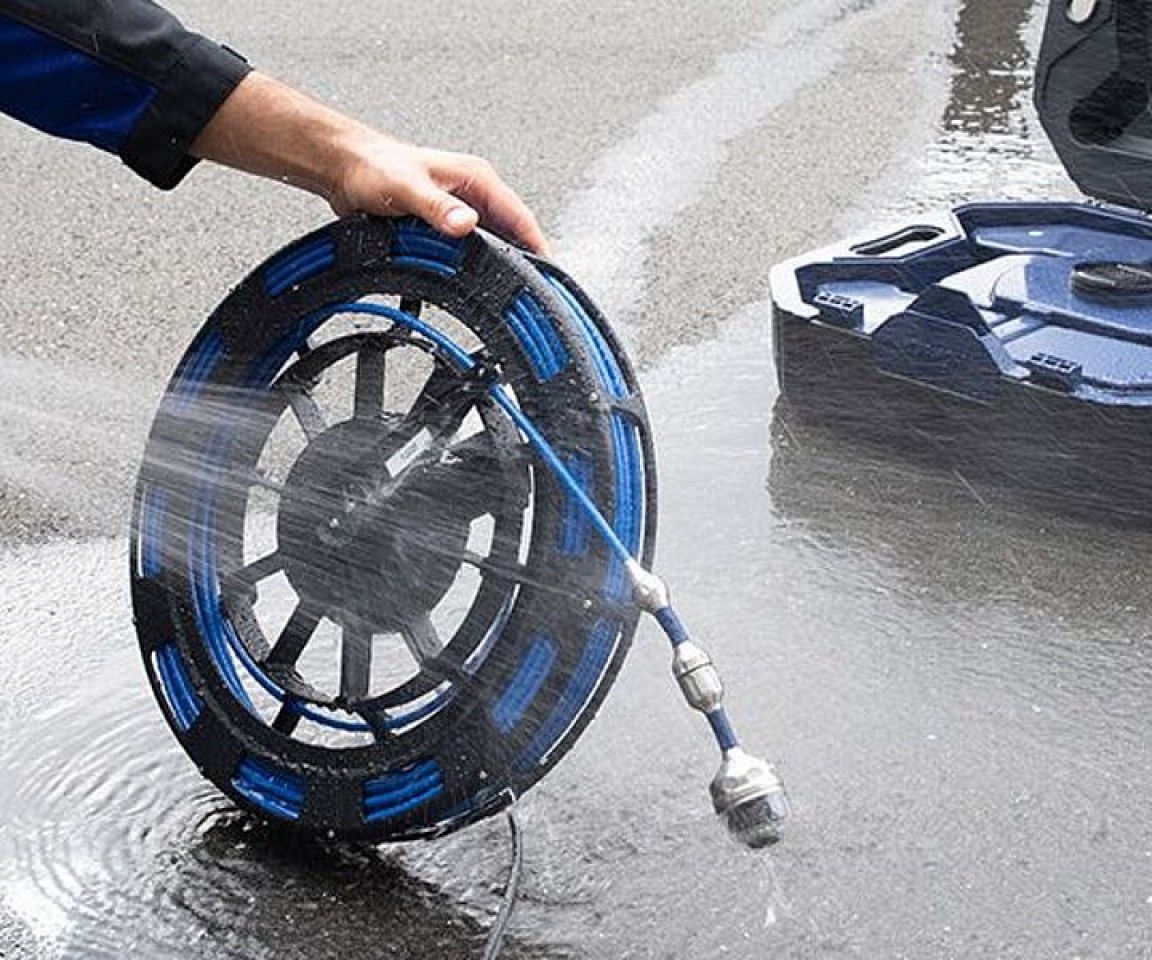

Mes žinome jūsų kasdienybę ir apgalvojome viską: su Wöhler VIS 500 jums nereikia būti niūriam. Jei fotoaparatas nešvarus, vienu lengvu žingsniu išimkite strypą ir stulpą iš korpuso. Tada apipurkškite dėklą ir ritinį vandeniu. Tai negalėjo būti lengviau.

TFT DISPLAY

Sharp picture, clear menu structure and a firm grip in the hand. The color camera head can be swiveled from left to right by 180° and rotated by 360°. The glare shield can be stored in the case lid and plugged directly onto the monitor when needed. The monitor then provides you with high-resolution and true-colour images on which you can see every detail exactly

PRANEŠIMAS PROGRAMĖJE
Su Wöhler VIS 500 tikrinimo kamera esate puikiai pasiruošę ateičiai. Kameros WLAN sąsaja leidžia peržiūrėti vaizdus ir vaizdo įrašus dideliame fotoaparato ekrane ir vienu metu išmaniojo telefono ar planšetinio kompiuterio ekrane. Tokiu būdu keli žmonės vienu metu gali stebėti apžiūrą gyvai, net jei ir išsidėstę gana skirtingai. Vaizdo failai per WLAN perkeliami iš fotoaparato į programėlę ir po apžiūros vos per kelias minutes galite sukurti iliustruotą ataskaitą, kurią galėsite siųsti tiesiai iš savo išmaniojo telefono į biuro adresą, klientui ar draudimo bendrovei su vienu spustelėkite.

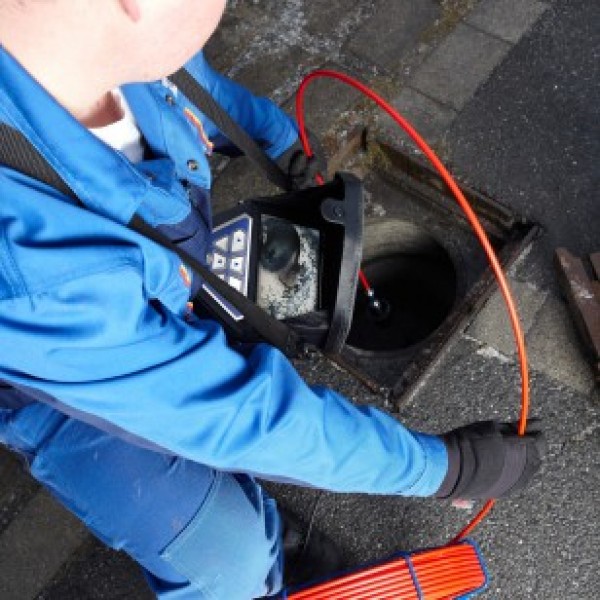

Intended uses The Wöhler VIS 500 video inspection system is designed for visual inspection and damage documentation
in pipes and shafts, e.g. flue gas systems, ventilation systems, waste water pipes etc.
Applications and
functionality
Damage analysis, non-destructive inspection and documentation of:
· 87° bends
· Sewer pipes from Ø 40 mm
· House connections up to Ø 200 mm
· Air pipes and ducts
· Intermediate ceilings, cavities, shafts
· Industrial machines / plants

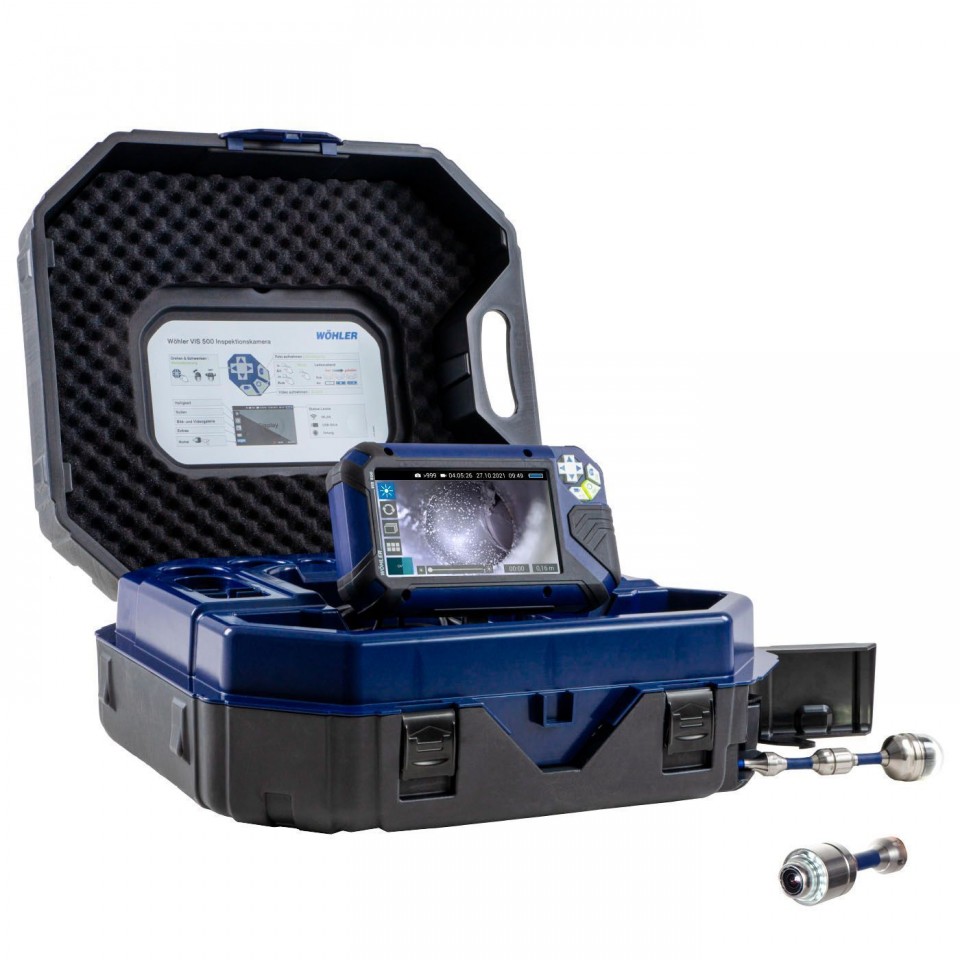

Scope of delivery in the
basic version
· Wöhler VIS 500 monitor unit
· TFT widescreen colour monitor and 2 m connection Cable (monitor removable)
· Glare protection
· Lithium-ion battery 6 h operation time
· USB mains charger with USB-C cable

· Wöhler pan / tilt camera head Ø 40
· Wöhler miniature camera head Ø 26
· Data storage: Internal memory 4 GB expandable with USB stick
· Camera rod Ø 6,5 mm / 30 m
· Replacement plastic domes
· Double-sided suitcase

Technical
data
Monitor TFT display 7" / 16:9 Format
Resolution 1.024 x 600 px
Power supply USB-C 5 V / 3 A
3,7 V / 11,4 Ah
WLAN function Wireless LAN IEEE 802.11 b/g/n Network
Standard 2412-2472 MHz, < 10dBm
Service life 6 h
Working temperature 0…40 °C
Storage temperature -20…50 °C
Housing dimensions 245 x 141 x 53 mm
Wöhler pan / tilt camera head Ø 40 Type 1/3" COLOR CMOS
Resolution 720 x 576 px (PAL)
720 x 480 px (NTSC)
Lens f = 2,3 mm, F = 2,5
Angle of image capture 130°
Light source white LEDs (12 pcs.)
Protection class waterproof IP 67
Dimensions Ø 40 x 60 mm
Working temperature 0...40 °C, RH 95 % MAX
Storage temperature -20...50 °C, RH 95 % MAX
Transmission frequency
for locator
9,2 kHz
Wöhler miniature camera head Ø 26 Type 1/3" COLOR CMOS
Resolution 720 x 576 px (PAL)
720 x 480 px (NTSC)
Lens f = 2,3 mm, F = 2,5
Angle of image capture 145°
Light source white LEDs (12 pcs.)
Protection class pressurized waterproof IP 68
Dimensions Ø 26 x 38 mm
Working temperature 0...40 °C, RH 95 % MAX
Storage temperature -20...50 °C, RH 95 % MAX
Transmission frequency
for locator
9,2 kHz
Camera rod Length 20 / 30 m
Minimum bending radius approx. 297 mm
Connecting cable to monitor 2 m
Electronic meter counting Resolution 23 mm
Max. Deviation 5 % from measured value
Data storage Internal memory 4 GB / expandable with USB stick
Resolution photo recording 1.024 x 600 px (with overlays)
1.024 x 685 px (without overlays)
Resolution video recording 720 x 576 px (PAL)
720 x 480 px (NTSC)
Recording format PNG / AVI
Double-sided suitcase Dimensions 18 x 46 x 50 cm
Total weight incl. monitor,
camera head and camera rod
10 kg
Locator receiver Display Graphic display of the camera head position
Output impedance
headphones
32 Ohm
Power supply 3,7 V Lithium-Ion rechargeable battery
Working temperature 0…40 °C
Storage temperature -10…40 °C
Frequency 8,9 / 9,2 kHz
Weight 605 g
Dimensions 32 x 14 x 7 cm
