Wöhler VIS 350 PLUS aptarnavimo kamera

30 m – nuimama kameros galvutė (EN)

Neprieinamos vietos, į kurias sunku prasiskverbti, yra klasikinės kanalizacijos kamerų programos. Įrašykite būtinus remonto darbus arba pažeistas vietas ant vamzdžių ir kanalizacijos. Žinoma, šios specialios kameros neapsiriboja viena programa, bet pasižymi dideliu naudojimo lankstumu: sunkiai pasiekiamas vietas galima pasiekti fotoaparatu ir išsamiai išnagrinėti. Galima nesunkiai aptikti net nedidelius likučius, sunkiai aptinkamus užsikimšimus, taip pat kalkių ir nešvarumų nuosėdas siauruose vamzdžiuose, kanalizacijos ar vandentiekio vamzdžiuose. Wöhler VIS 300 / 350 čia yra idealus kompanionas.

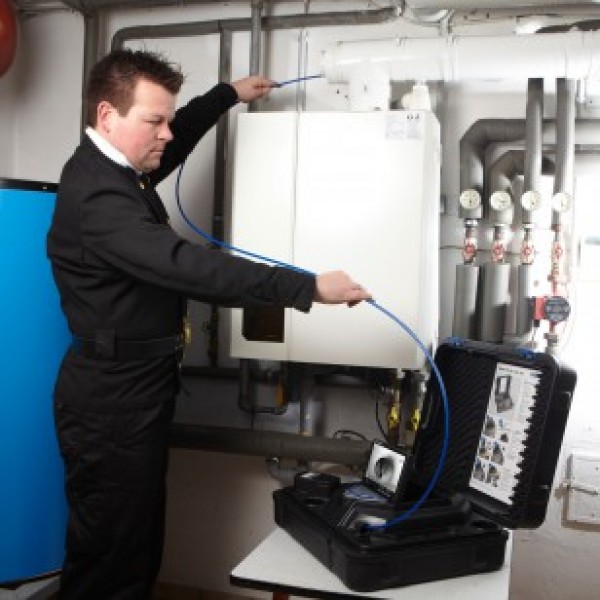

Kadangi tai yra mobiliojo ir patogaus formato kanalizacijos kamera: Wöhler VIS 300 / 350 kanalizacijos kamera padeda analizuoti nuotekų vamzdžius, vėdinimo ir išmetimo sistemas bei pramonės įrenginius. Dėl savo patogumo Wöhler prietaisas įtikina ne tik savo praktiniu pritaikomumu, bet ir galimybėmis dokumentuoti bei lokalizuoti pažeistas vietas.

FOTOKAMEROS SU SKRYDŽIU IR PAKELIAMA KAMEROS GALVUTĖ

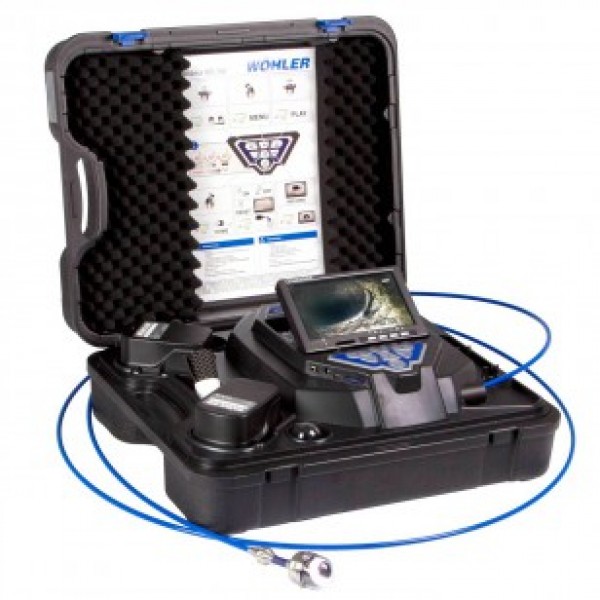

Kamera yra kompaktiška ir saugiai įdėta į plastikinį dėklą transportavimui ir mobilumui. Sistema susideda iš 20 m stūmiklio kabelio su rite, spalvotos kameros galvutės, kurios skersmuo 40 mm, ir didelio spalvoto monitoriaus. Taip pat yra tipiškas Wöhler valdymo pultas, užtikrinantis lengvą kameros galvutės valdymą: kamera pasukama 360° kampu, pakreipiama 180° ir siūlo geriausią įmanomą apšvietimą, kad būtų galima visapusiškai apžiūrėti vamzdžio vidų.

PROTINGA KAMERA

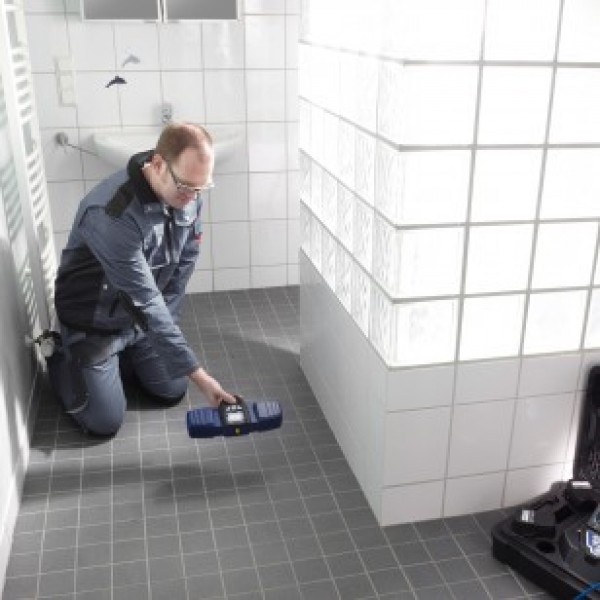

Kad galėtume įvertinti ir konkrečiai nukreipti remonto darbus, mes, Wöhler, patobulinome tikslios žalos vietos nustatymo techniką. Tikrasis skaitiklių skaičius ir galvos padėtis rodomi monitoriuje. Tai, pavyzdžiui, yra didžiulė pagalba dirbant su plačiais vamzdynų tinklais. Vamzdžio viršus ir apačia visą laiką rodomi monitoriuje ir kiek laipsnių kamera nukreipiama aukštyn arba žemyn. Netgi pigus, paprastas belaidis vietos aptikimas galimas naudojant naująjį Wöhler L 200 Locator.

TAIKYMO PAVYZDYS

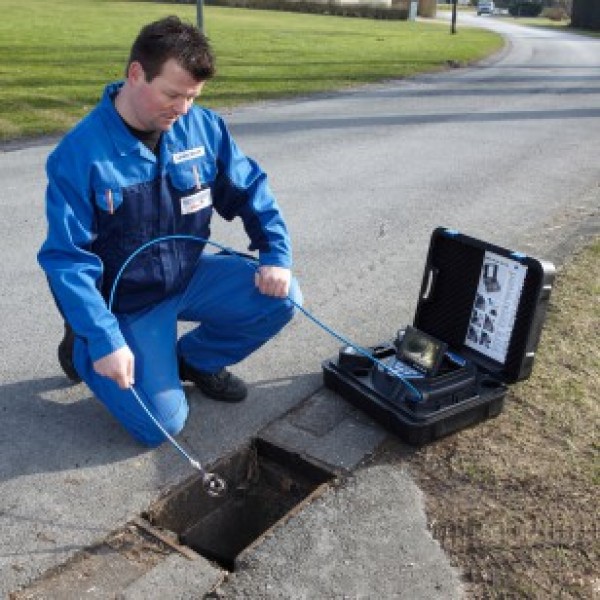

Šiandien moderniausios kanalizacijos kameros naudojamos kanalizacijos / vamzdžių valymo kontekste. Monitoriaus pagalba nustatomi nešvarumai ir bendrieji pažeidimai, todėl juos galima greitai užfiksuoti dokumentais. Remdamasis skaitmeniniais vaizdais, specialistas gali greitai nustatyti žalos mastą: ar tai materialinė žala ar nuosėdos, kurias sukėlė, pavyzdžiui, nuotekos ar akmenys, šaknys ir pan.? Šios išvados, surinktos tiesiogiai vietoje, gali užkirsti kelią daug laiko reikalaujančiam ir brangiam darbui

Technical data
Monitor Dimensions housing 176 x 114 x 32 mm
TFT-display 7" / 16:9 format
Video out RCA signal
Weight 400 g
Power supply Space for 2 rechargeable batteries, each 12 V or via power pack
Battery operating time Max. 2 rechargeable batteries, each 120 mins. = 4 h (battery status in display)
Wöhler pan- and tiltable
camera head Ø 40, detachable
Type 1/3" COLOR CMOS
Pixels 768 x 576 (PAL)
656 x 492 (NTSC)
Light sensitivity 0,5 Lux
Lens f = 2,3 mm, F = 2,5
Viewing angle 130°
Light source 12 white LEDs
Degree of protection Waterproof to IP 67
Dimensions Ø 40 x 60 mm
Operation temperature 0...40 °C, RH 95 % MAX
Storage temperature -20...50 °C, RH 95 % MAX
Transmitter frequency 9,2 kHz
Wöhler miniature
camera head Ø 26, detachable
Type 1/3" COLOR CMOS
Resolution 420 lines
Pixels 768 x 576 (PAL)
656 x 492 (NTSC)
Light sensitivity 0,5 Lux
Lens f = 2,3 mm, F = 2,5
Viewing angle 145°
Light source 12 white LEDs
Degree of protection Waterproof to IP 68
Dimensions Ø 26 x 38 mm
Weight 240 g
Operation temperature 0...40 °C, RH 95 % MAX
Storage temperature -20...50 °C, RH 95 % MAX
Transmitter frequency 9,2 kHz
Push rod Length 20 m
Diameter 6,5 mm
Plastic case Dimensions 51 x 43 x 17 cm
Weight 8,2 kg
Distance measurement Electronic meter counter
Memory (Wöhler VIS 250) Recording 4 GB SD card (5 h recording capacity)
Interface Mini USB port

RECOMMENDED ACCESSORIES
WÖHLER L 200 LOCATOR
for camera heads Ø 26 / 40 mm
Product ID 7430
WÖHLER VIS CAMERA TROLLEY
Set
Product ID 4753
WÖHLER CAMERA HEAD Ø26 MM
detachable
Product ID 8920
WÖHLER CAMERA HEAD Ø40 MM
detachable, pan and tilt
Product ID 8930
WÖHLER LIGHT RING 26/40, DETACHABLE
for camera heads Ø26mm and Ø40mm
Product ID 8894
REPLACEMENT PLASTIC DOMES (10 PCS.)
for Wöhler Camera Head Ø 40mm
Product ID 3675


ADDITIONAL INFORMATION
for visual inspection of water pipes, flues and ventilation lines from 60 - 200 mm Ø

Scope of delivery:
Wöhler VIS 350 Service Camera
digital meter counter
pan and tilt colour camera head Ø 40 mm (detachable)
Wöhler TFT monitor 7" with 2 m cable
SD memory card 4 GB for recording of pictures and videos
mini USB cable
30 m push rod 6.5 mm
5 replacement plastic domes
1 anti-slide-mat
2 NiMH batteries and charger
plastic case
