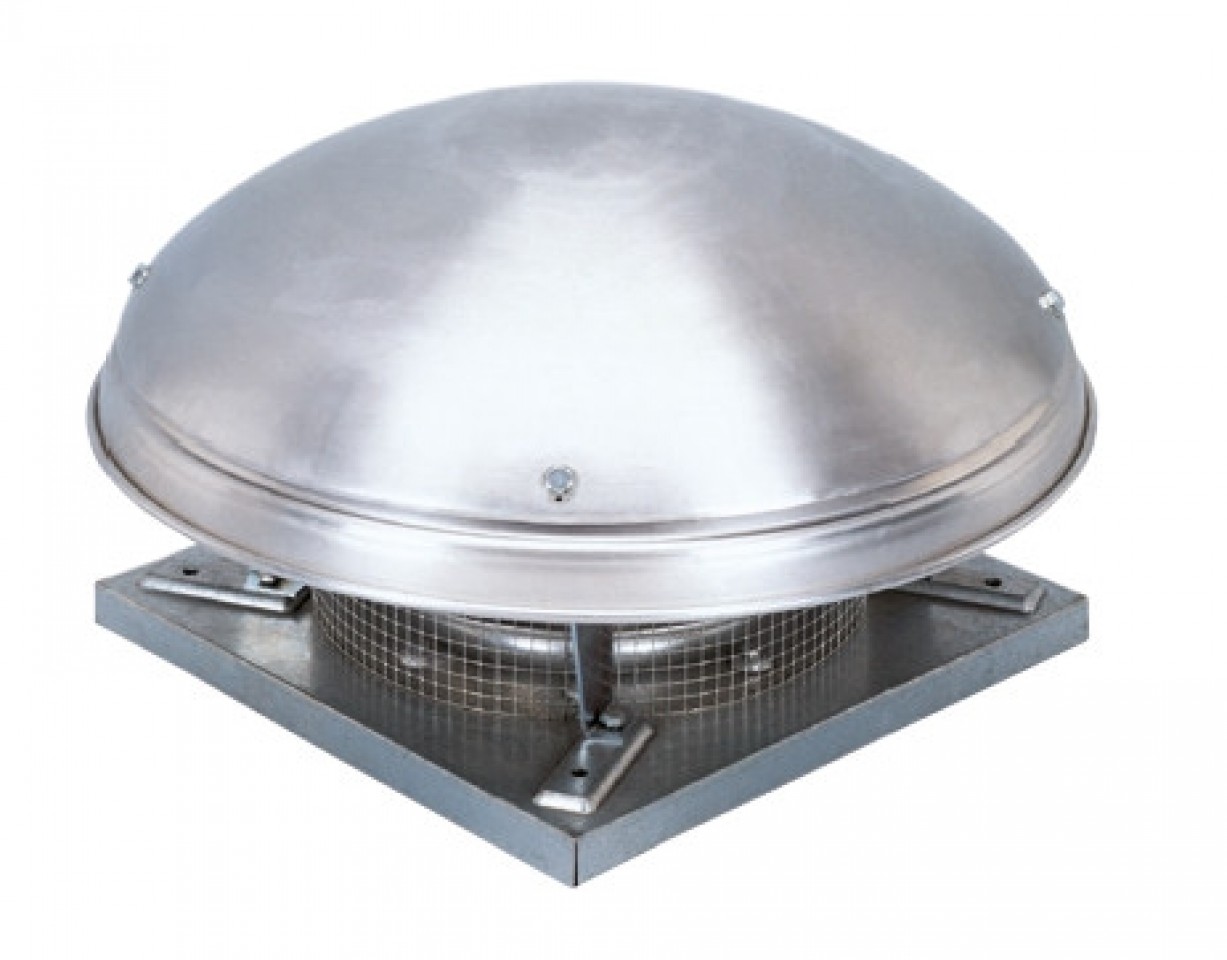

Stoginis dūmų šalinimo ventiliatorius CTHT/4-200 N

CTHT/4-200 stogo ventiliatorius skirtas padidinti kamino trauką ir bendroms ŠVOK sistemoms, kurioms reikalinga aukštesnė nuolatinė darbinė temperatūra. CTHT/4-200 stogo ventiliatoriaus korpusas skirtas horizontaliam oro ištraukimui. Ventiliatorius turi variklį, kurio pastovi darbinė temperatūra yra nuo -40 iki 200 °C, ir turi ilgam tarnavimo laikui suteptus rutulinius guolius bei terminį saugiklį.

Greitis [min-1] 1340

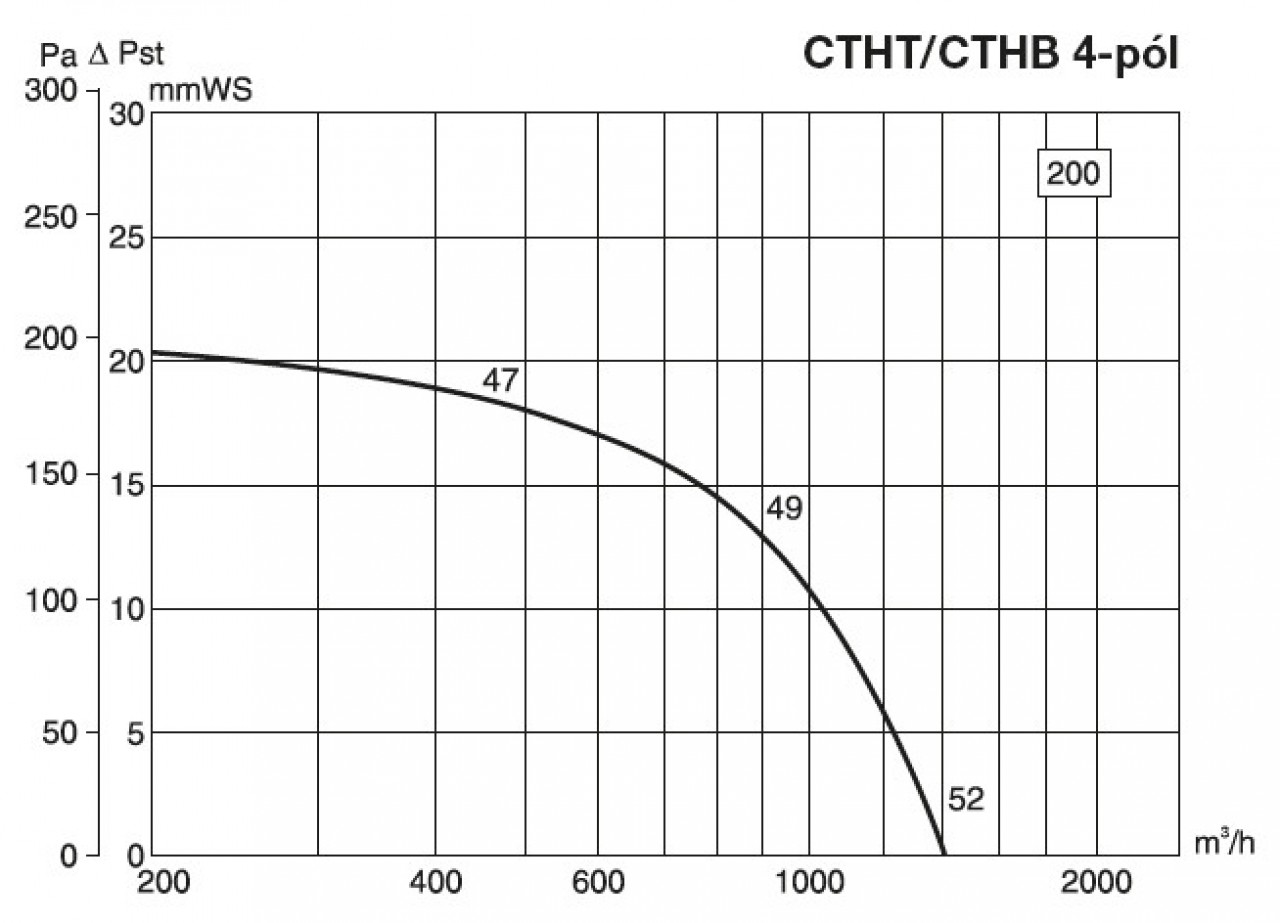

Oro srautas Tūris [m3/h] 1450
Srovė [A] 0,35
Galingumas [W] 130
Įtampa 400 V
Maksimali temperatūra [°C] 200
Apsaugos klasė IP IP55

KORPUSAS

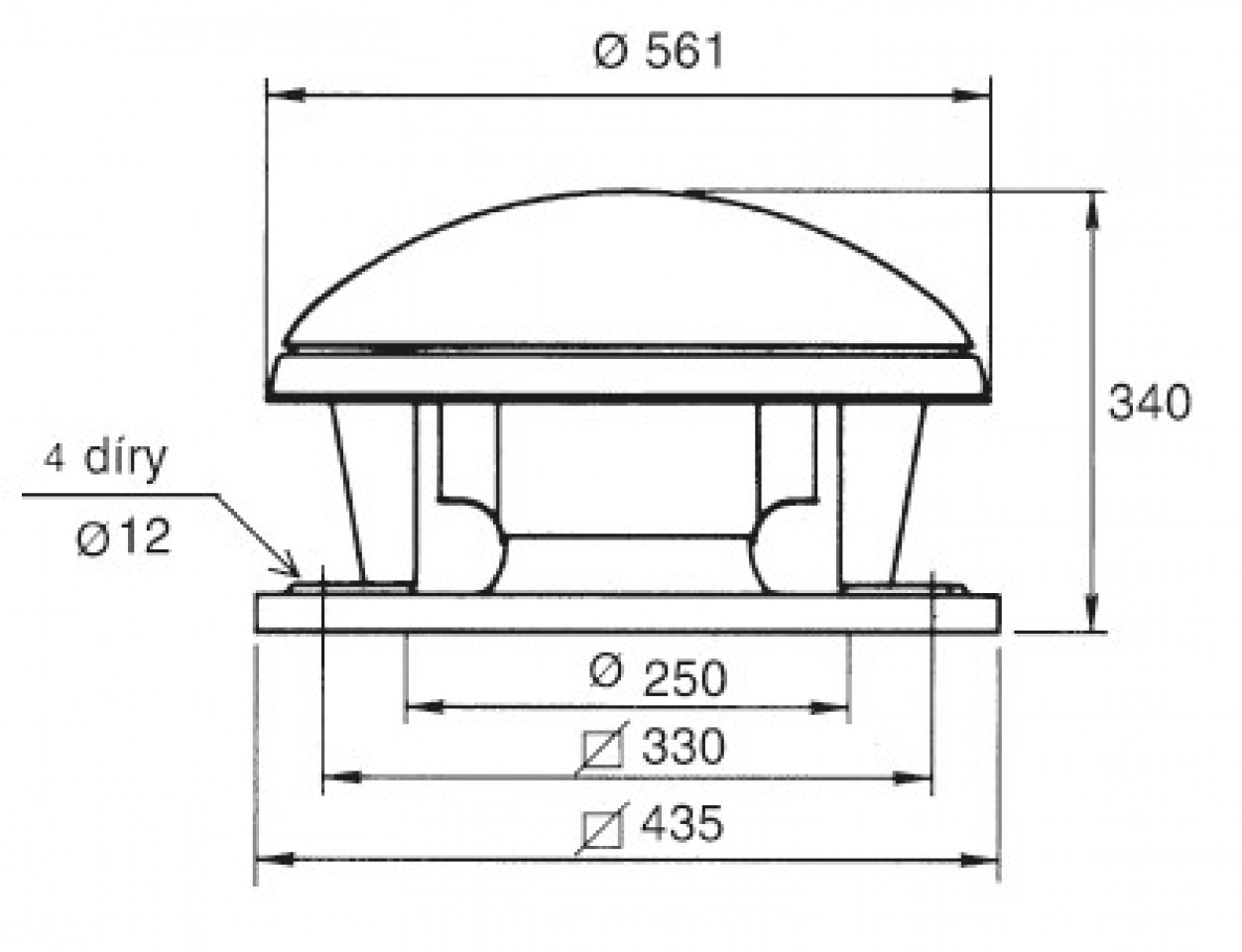

Ventiliatorius skirtas horizontaliam oro ištraukimui. Ventiliatoriaus pagrindas pagamintas iš cinkuoto lakštinio plieno. Laikikliai, grotelės ir varžtai yra cinkuoti. Stogas ir ventiliatoriaus korpusas pagaminti iš aliuminio lakšto.
ROTORATIUS
Radialinis rotorius su atgal lenktomis mentėmis pagamintas iš cinkuoto lakštinio plieno ir yra statiškai bei dinamiškai subalansuotas.
VARIKLIS
Asinchroninis variklis su narveliu, statorius su aušinimo briaunomis. Variklis padengtas juodais epoksidiniais dažais. Jis aprūpintas terminiu saugikliu ir visam laikui suteptais rutuliniais guoliais. Nuolatinė darbinė temperatūra nuo -40 iki 200 °C. Izoliacijos klasė F, apsaugos klasė IP55.
GREIČIO VALDYMAS
Greitis reguliuojamas elektroniniais arba transformatoriniais valdikliais, keičiant įtampą arba naudojant dažnio keitiklius.
SUKIMOSI KRYPTIS
Sukimosi kryptis nurodyta rodyklėmis ant ventiliatoriaus korpuso.
TRIUKŠMO LYGIS
Ventiliatoriaus skleidžiamas triukšmas matuojamas įsiurbimo pusėje 1,5 mm atstumu ir pateikiamas lentelėse.
MONTAVIMAS
Ventiliatorius paprastai montuojamas horizontaliai, o variklio ašis – vertikaliai.
